整機

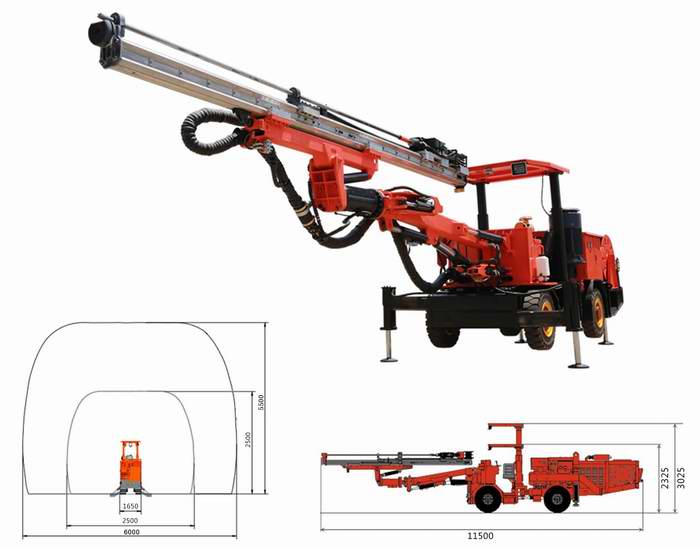

整機外型尺寸（長*寬*高）mm

11500*1650*2325/3025

適應斷面（寬*高）m

2.5*2.5-6.0*5.5

鑿孔直徑mm

Φ38-Φ102(更大需擴孔)

鉆桿長度mm

3700（標配）/4300(選配)

鉆孔深度mm

3300（標配）/3900（選配）

鉆孔速度m/min

2-2.5

主電機功率KW

1*55

液壓油箱容量L

250

總重kg

約11000

鉆臂

鑿巖機型號

L20

回/轉°

正180、反180

擺臂°

左45、右45

推進器俯/仰°

俯90、仰3

推進器補償mm

1800

底盤

柴油機功率HP/KW

60/42

轉向°

±35

輪胎規格

8.25R15

后橋擺角°

±8

接近角/去離角°

20/15

最小轉彎半徑mm

內≥4800/外≥6450

行走速度km/h

水平路面<6

最小離地間隙mm

260

行車制動

多片式濕式制動

燃油箱容積L

150

供氣系統

流量L/min

30

工作氣壓Mpa

0.2-0.8

電機功率KW

4

供水系統

流量L/min

130

工作水壓Mpa

0.2-1.2

電機功率KW

1.5

電氣系統

電機總功率KW

60.5

供電電壓V

380/660

電機轉速r/min

1450

蓄電池V/Ah

2*12/160

行車照明燈W

3*24

工作照明燈W

1*24

電氣系統V

24
